專注于舒適對焦。

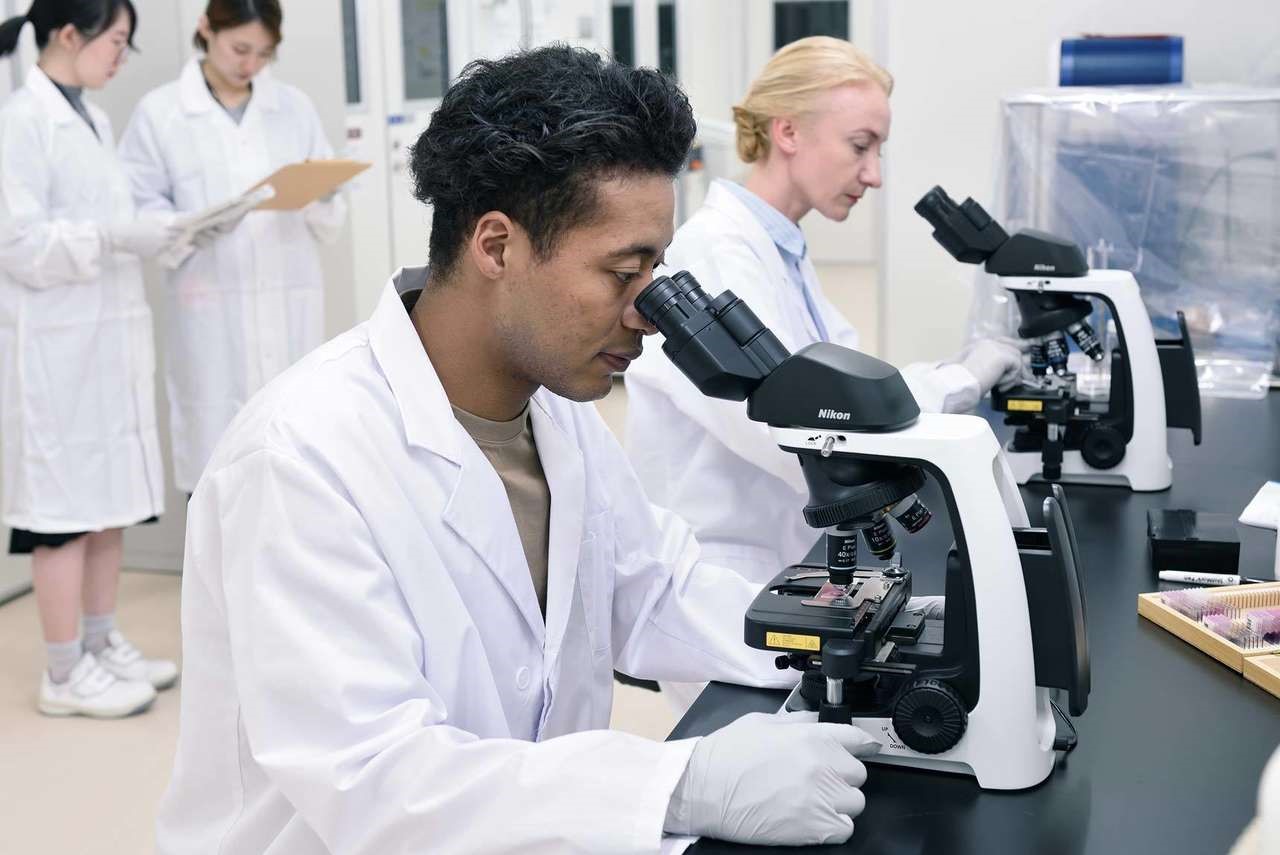

為了滿足專業人士長時間使用顯微鏡的嚴格要求，尼康設計了ECLIPSE Si。
ECLIPSE Si采用可提高操作效率的人體工學設計。這款功能強大的顯微鏡可以減輕身體疲勞，有助于您持久保持專注度。
ECLIPSE Si已然成為顯微鏡行業的新標桿，拓展了探索微觀世界的可能性。

主要特性

追求高效的工作流程

ECLIPSE Si的設計初衷主要是為了減輕顯微鏡使用過程中產生的疲憊感。ECLIPSE Si消除了不必要的調整動作，使操作變得更加高效和舒適。即使是反復操作，其人體工學設計也有助于操作者始終保持自然姿態。

切換倍率時保持舒適的光亮度

倍率不同的物鏡傳遞光量的程度也不同。因此，每次更換物鏡時用戶都要調整光強度。此外，從高倍率物鏡切換至低倍率物鏡時，亮度突然增加常會(huì )造成眼睛疲勞。ECLIPSE Si的光強度管理（LIM）功能可以自動記憶并再現每種物鏡的光強度水平。LIM最多可減少40%光強度調節時間*。當日常工作中需要頻繁更換不同倍率的物鏡時，ECLIPSE Si既能提高用戶使用的舒適性，又可以節省時間。

*與以往LED型號顯微鏡對比，更換三個物鏡和調整光強度所需的時間（經尼康測試）

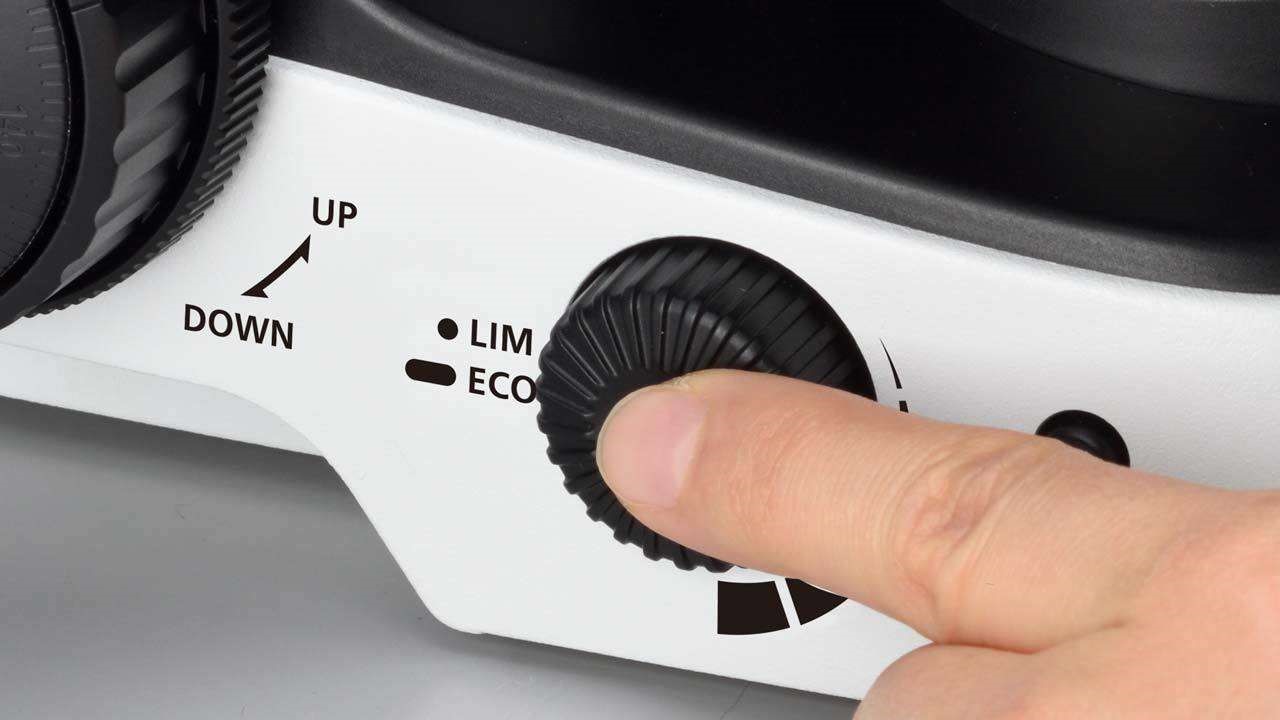

短按光強控制旋鈕，激活LIM功能

LIM功能關閉

由于亮度隨物鏡變化，切換倍率會(huì )引起眼睛疲勞。

使用高倍物鏡                  使用低倍物鏡

LIM功能開啟

自動再現調節好的光強度水平并應用在相應的物鏡上，因此消除了切換倍率時光強度的突然變化，提高了工作流程效率。

使用高倍物鏡                  使用低倍物鏡

低載物臺，輕松更換載玻片

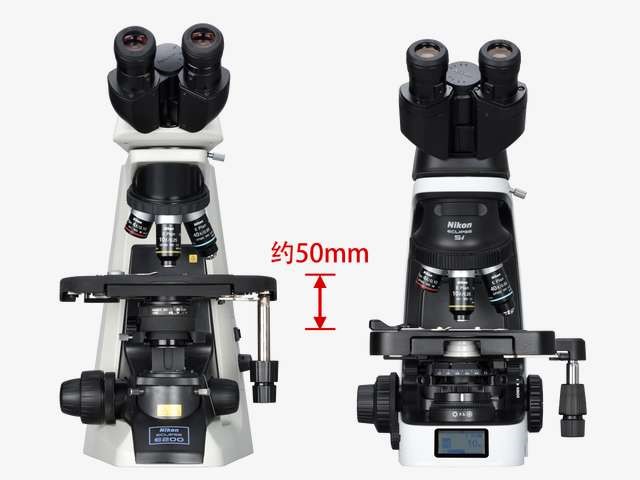

ECLIPSE Si的載物臺高度為135 mm，比尼康傳統顯微鏡的載物臺高度降低了約50 mm。這種低載物臺設計減少了更換標本載玻片需要的移動范圍，從而能減輕手臂和肩部疲勞。由于載物臺搖桿的位置較低，因此您可以將手擱在工作臺上進行操作，并且能輕松觀察標本載玻片上的不同區域。打開和關閉標本夾片的操作桿也采用了人體工學設計，具有方便操作的尺寸和形狀。此外，為了優化載玻片更換，ECLIPSE Si的載物臺比尼康傳統顯微鏡的載物臺小30%。

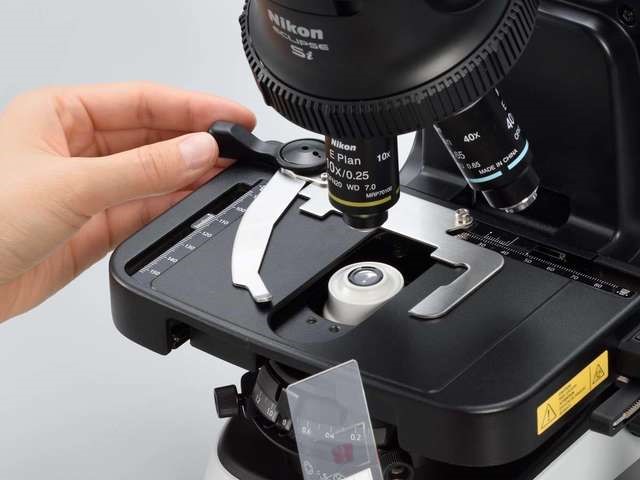

操作簡單的標本夾片

在顯微鏡的整個工作流程中保持自然姿態

目鏡筒的傾角為45度，使操作者在通過目鏡進行觀察時可以保持自然姿態。低載物臺設計同時允許您從通過目鏡觀察流暢地切換到檢查載玻片在載物臺上的擺放位置而無需調整姿態。還能通過視平升高器可選配件進一步調整目鏡高度。

視平升高器                    檢查載物臺時保持觀察姿態

聚焦時不必擔心損壞載玻片或物鏡

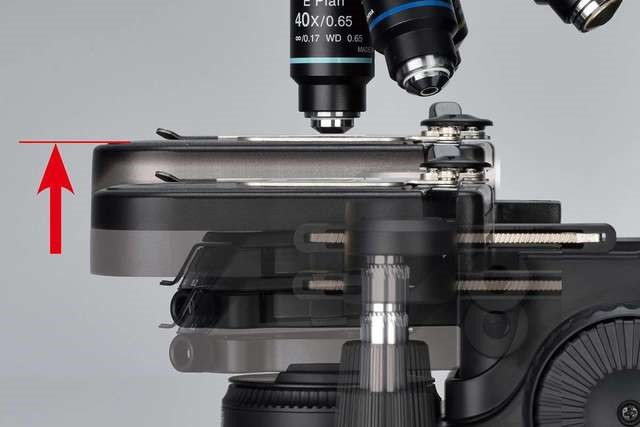

ECLIPSE Si配備載物臺上限高度設定功能。即使在轉動調焦旋鈕時，載物臺也能停在設定的高度上，從而消除了過調和損壞載玻片或物鏡的風險。
用戶可以放心地進行標本更換和調焦，再也不用擔心載物臺高度問題。

在您想要設定的高度上轉動螺釘，就這么簡單    載物臺不會(huì )高過設定高度。

追求輕松無憂的易用性

我們希望設計一款顯微鏡能夠消除因頻繁更換標本而產生的疲勞，并提供更舒適的用戶體驗。ECLIPSE Si將各種創(chuàng )新功能和智能設計結合在一起，最大程度地減少不必要的身體移動，在檢視大量載玻片時為用戶節省時間、減輕疲勞。

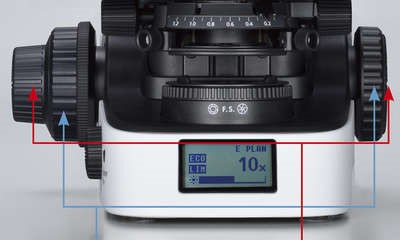

調焦和移動載物臺均可單手完成

粗、細調焦旋鈕位于顯微鏡兩側，左手或右手都能進行調焦。此外，載物臺搖桿位置靠近調焦旋鈕，用戶用同一只手即可輕松完成載物臺位置調整和調焦操作。因此，用戶就能使用另一只手專門用來轉動物鏡轉換器或更換載玻片。這些特點使檢視大量試樣載玻片時的工作流程的效率得以提高。

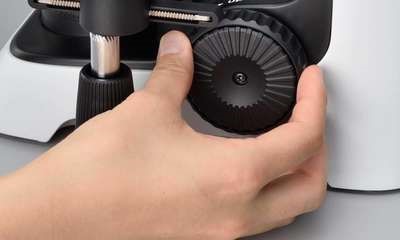

粗/細調焦和載物臺移動均可單手操作

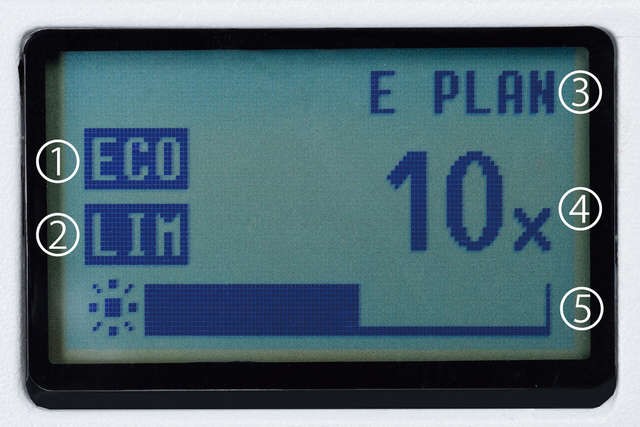

狀態顯示

照明亮度用液晶屏上的條形圖表示�？匆谎奂纯刹榭幢堵�，無需改變觀察姿態。

❶ECO模式：已開啟 ❷LIM功能：已開啟 ❸物鏡名稱 ❹倍率 ❺光強狀態

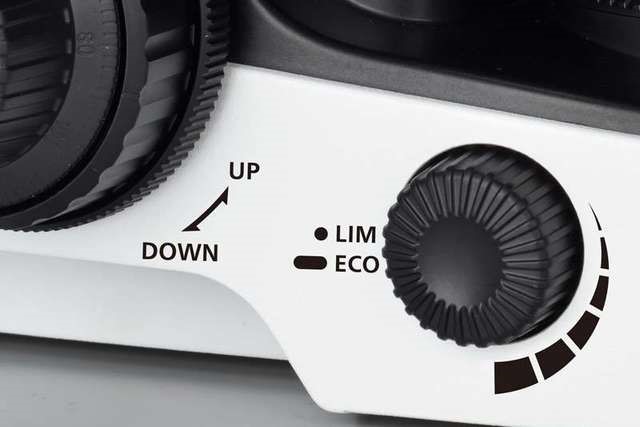

旋鈕轉動方向顯示

可以直觀地掌握對焦和光強控制旋鈕的轉動方向。

清楚了解要操作的搖桿

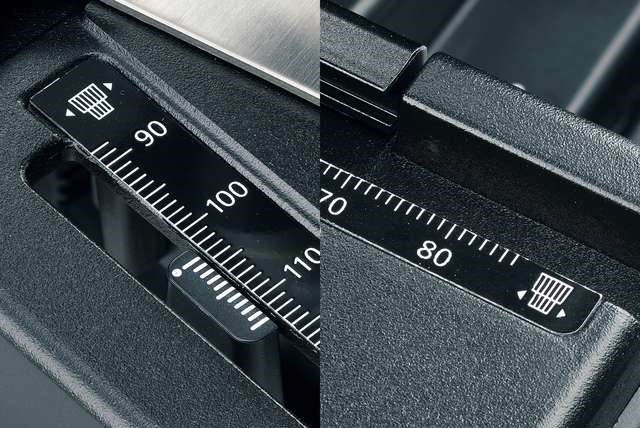

在載物臺的前后和左右行程標尺上顯示要操作的載物臺搖桿圖標。

舒適地改變倍率

反向逆裝物鏡轉換器使物鏡更易使用，并且便于看清使用中的物鏡。在需要頻繁改變倍率時，較低的物鏡轉換器位置能減輕手臂疲勞。物鏡轉換器有一個方便平滑旋轉的環，最多可安裝五個物鏡，提供更寬泛的倍率選擇。

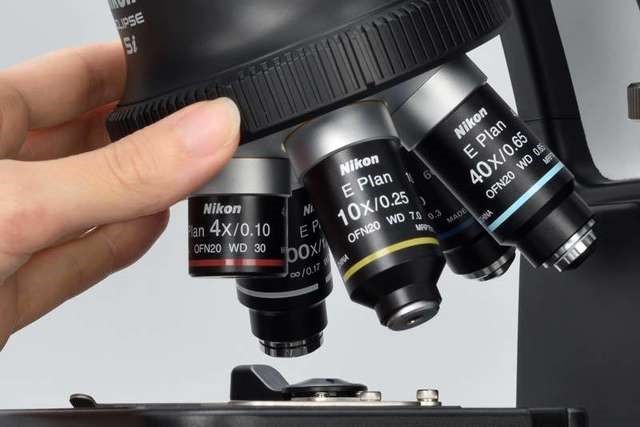

輕松旋轉五孔物鏡轉換器

遮擋LED光中的藍光成分

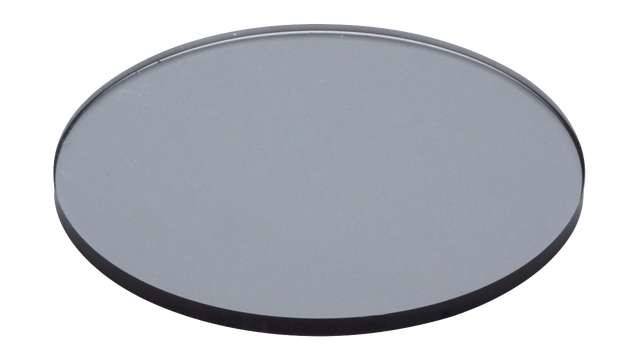

LED光中含有大量藍光或短波長光，因此存在長時間觀察顯微鏡可能造成眼睛疲勞的擔憂。ECLIPSE Si提供了可選的阻擋藍光的濾光片配件，其可以置于視場透鏡上，消除LED光的藍光成分。

一段時間內無操作后自動關閉電源

ECLIPSE Si配備有ECO模式。在ECO模式下，如果一段時間內顯微鏡上沒有任何操作，ECLIPSE Si將自動關閉照明。用戶可以調節待機時長。ECLIPSE Si的ECO模式是您毫不費心的省電助手。

持續按住光強控制旋鈕，進入ECO模式

輕松的現場和遠程圖像共享

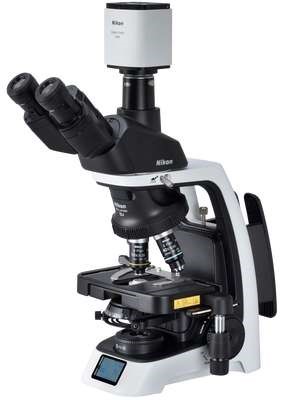

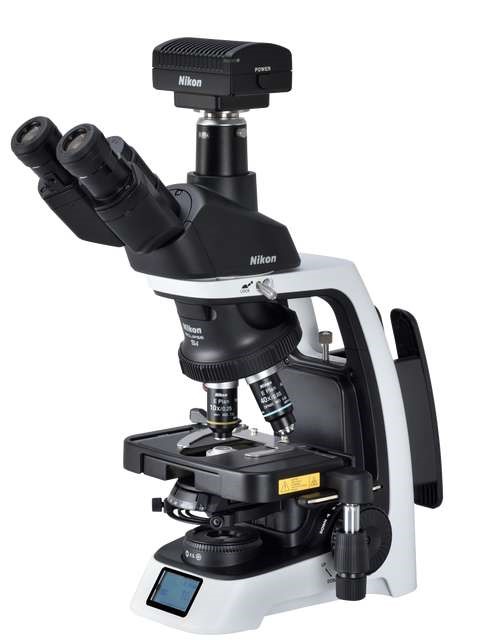

通過將ECLIPSE Si（三目鏡版）與數碼相機進行配置，可采集標本圖像用于存檔或與他人實時共享

當ECLIPSESi配置了Digital Sight 1000顯微鏡相機（可選）時，標本圖像可以在顯示器上輕松顯示，供多人同時觀察和記錄而無需使用電腦。此外，只需將該相機連接到平板電腦*，就能通過網絡(luò )與遠程或場外電腦和智能設備實時共享圖像。
還可提供能可靠采集標本真彩色圖像的DS-Fi3*高清晰度顯微鏡相機。

* 需要安裝NIS-Elements L成像軟件。

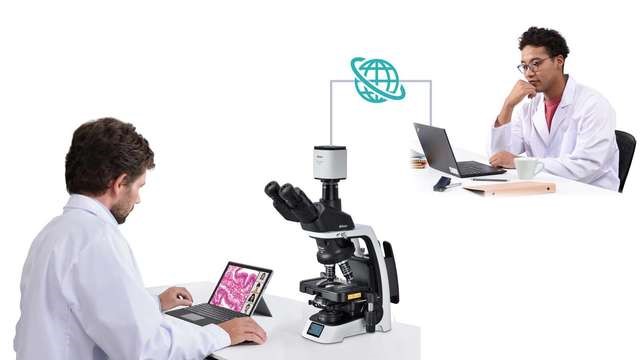

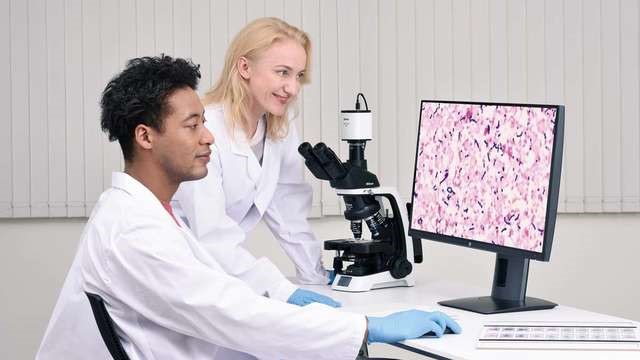

在一臺顯示器上同時觀察和顯示標本     與另一房間或遠程的電腦實時共享圖像

高級光學組件，打造高畫質圖像

作為一家歷史悠久的顯微鏡制造商，尼康積累的先進光學技術是成功開發ECLIPSE Si的關鍵。令人自豪的是，尼康有能力滿足對標本進行準確觀察的需求。

出色的圖像平整度和色差校正

ECLIPSE Si采用CFI E Plan系列物鏡，就算在視場周邊，也能采集平整、清晰的圖像。該系列物鏡是CFI60無限遠校正光學系統的組成部分，兼具分辨率高和工作距離長的特點。

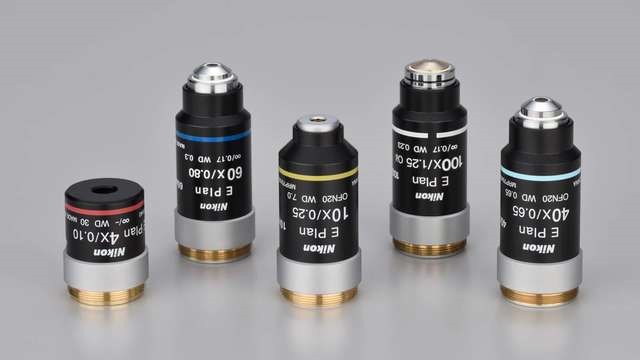

CFI E Plan系列物鏡

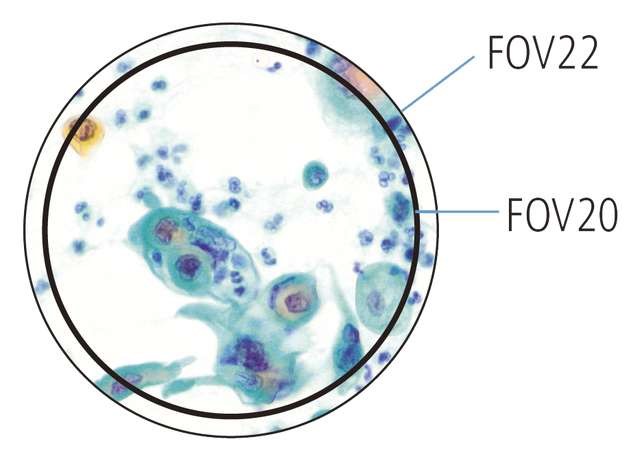

還支持用22mm視場觀察

當配備了擁有22mm大視場的FOV22鏡筒*和透鏡時，ECLIPSE Si能提高臨床觀察效率。

*C-TB、C-TF、C-TT和C-TE2鏡筒

具有恒定色溫的長壽型LED

高強度白色LED光源的使用壽命可達60,000小時。即使改變亮度，色溫也始終保持不變，因此圖像顏色不會(huì )隨倍率改變而改變。

整個視場范圍內亮度一致

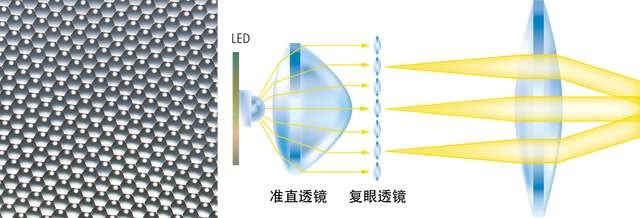

內置于照明系統中的特有的復眼透鏡可在整個視場范圍內提供均勻一致的亮度。

復眼透鏡

遮擋來自視場之外的光線

為獲得最佳觀察和圖像采集效果，可使用ECLIPSE Si配備的視場光闌限制照明范圍。調整視場光闌能抑制閃爍和重影的出現，實現高對比度圖像觀察。熒光觀察期間，還可以限制標本的光漂白范圍。

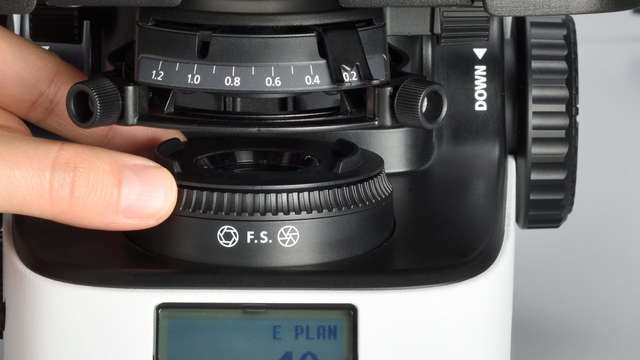

轉動視場光闌撥盤，直到照明范圍覆蓋視場。

兼容各種觀察方法

配合可選的配件，除了明場觀察之外，還可在ECLIPSE Si上實現各種觀察方法。

明場觀察

使用具備出色圖像平整度和色差校正性能的物鏡，可在整個視場上獲得照明亮度一致的高畫質圖像。

相差觀察

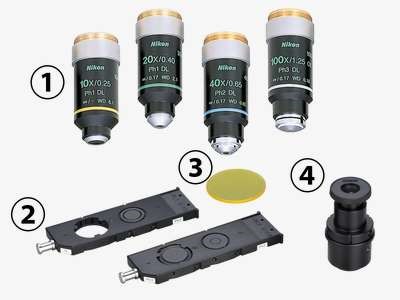

將相差滑塊插入聚光鏡插槽并將GIF濾光片固定在視場透鏡上，可以較高的對比度觀察無色透明標本無需染料染色或標記�？商峁�10X/20X/40X/100X相差物鏡。

❶ CFI DL 相差物鏡
❷ 相差滑塊
❸ GIF濾光片
❹ 對中目鏡

暗場觀察

將暗場滑塊插入聚光鏡插槽并使用斜照明，可以可視化被標本散射的光線。這種方法能有效觀察未染色標本（如活細菌）和檢查膠體顆粒。

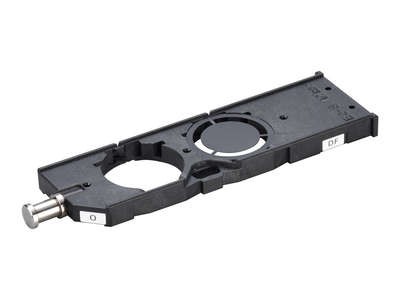

                            暗場滑塊

簡易偏光觀察

只要將起偏器固定在視場透鏡上并將檢偏器固定在目鏡筒卡口內，就能進行簡易偏光觀察。偏光狀態可通過轉動起偏器調節。

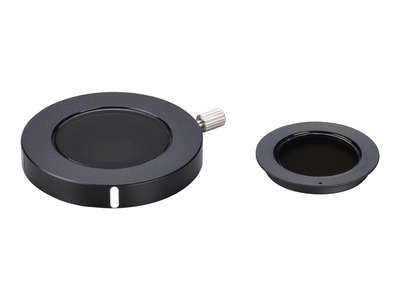

                           簡易偏光觀察用起偏器和檢偏器

透射熒光觀察

尼康提出了獨特的透射熒光照明法，無需連接專用的落射照明器和熒光觀察設備就能輕松實現熒光觀察。只需將EX濾光片滑塊插入聚光鏡插槽并將BA濾光片滑塊插入物鏡轉換器插槽，就能對GFP（綠色熒光蛋白）標本或用熒光染料（如FITC和Alexa 488）染色的標本進行熒光觀察。

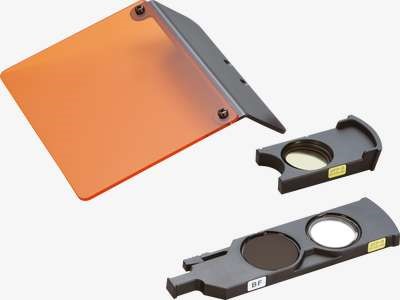

                          透射熒光套件

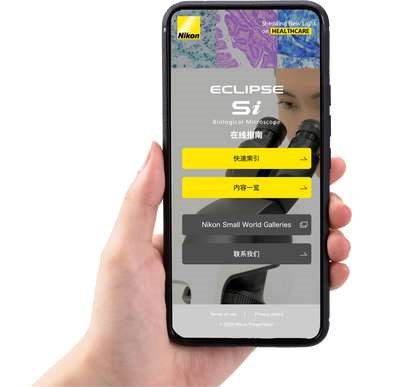

可通過智能手機訪問在線指南

只需掃描貼在顯微鏡上的二維碼標簽即可在智能手機上訪問網頁版ECLIPSE Si操作手冊。該在線指南提供了顯微鏡的可視說明，包括動畫，方便用戶快速安裝和使用。
*二維碼是DENSO WAVE INCORPORATED的注冊商標。

重視易存放性

ECLIPSE Si還十分注重觀察后的易存放性。其設計小巧易攜，即使電源線也可輕松地收納其中。

攜帶方便

較之以往的機型，ECLIPSE Si主體重量減輕了14%*。顯微鏡底座兩側的夾持器和后臂有利于安穩攜帶。此外，可用螺釘牢牢固定目鏡，以防運輸途中發生墜落。

* LED型號時

易于存放

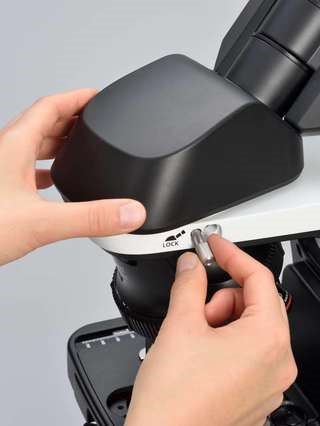

通過擰松鏡筒鎖緊螺釘將鏡筒向后翻轉，即可減少所需的存放空間。鏡筒設計為擰松螺釘也不會(huì )掉落。顯微鏡主體上的圖示明確標注了旋轉方向。

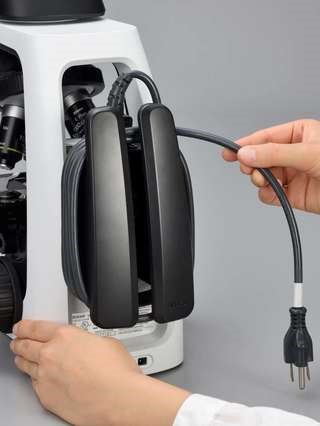

 此外，在存放顯微鏡時，可將交流適配器放置于顯微鏡的背側，電源線也可整齊盤繞。

可選配件

Digital Sight 1000顯微鏡相機

Digital Sight 1000配備200萬像素CMOS圖像傳感器，能采集最高1920 x 1080像素的彩色圖像和動畫。無需使用電腦，只要將其和顯示器*、鼠標連接，就能完成圖像采集。

*通過HDMI線纜連接。

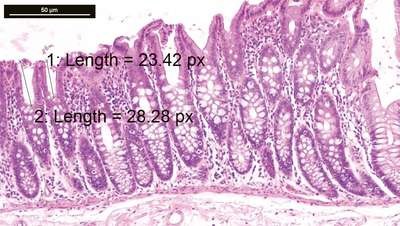

可以進行簡單測量，包括兩點之間的距離和面積。

DS-Fi3顯微鏡相機

DS-Fi3配備590萬像素CMOS圖像傳感器，能采集最高2880 x 2048像素的高分辨率彩色圖像*。其出色的色彩重現能力使得采集的圖像顏色能忠實還原在顯微鏡下觀察到的圖像顏色。其高靈敏度還使得DS-Fi3成為采集熒光圖像的理想選擇。

* 如要控制該相機，需要安裝NIS-Elements L成像軟件。

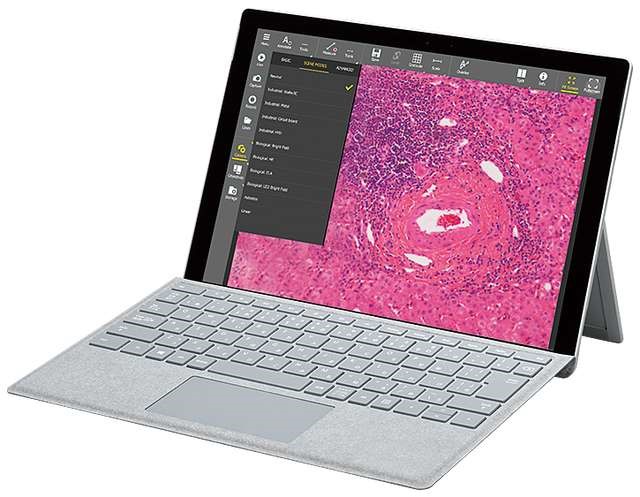

NIS-Elements L成像軟件

將Digital Sight 1000或DS-Fi3與安裝了NIS-Elements L的平板電腦連接，就能通過網絡(luò )與其他電腦共享被觀察的標本圖像。該軟件還包含各種測量和注釋功能。

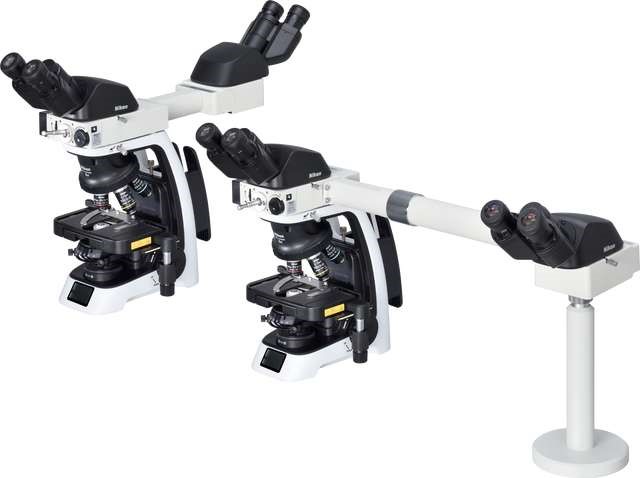

示教單元

允許兩人使用同一臺顯微鏡同時進行觀察�？商峁﹥煞N類型：面對面型和并排型。關注區可用內置LED指針指示。

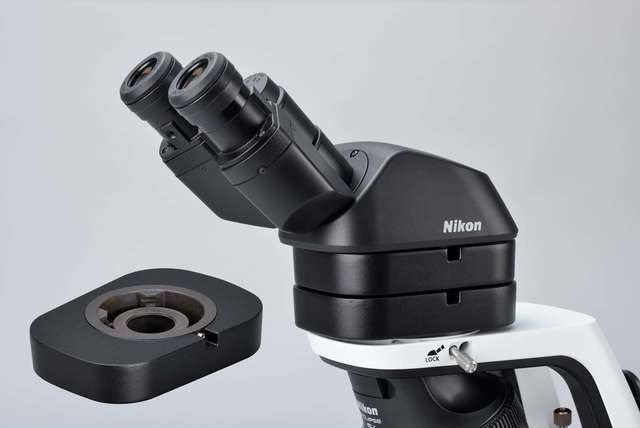

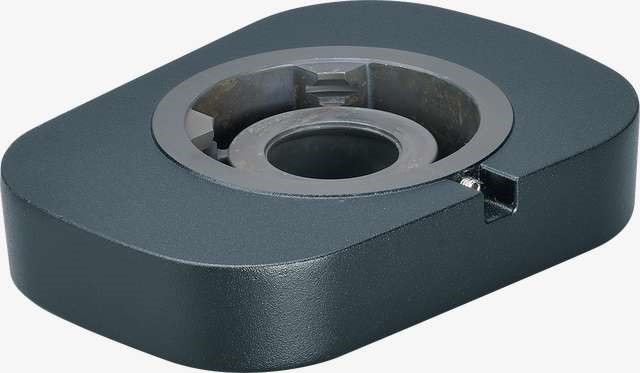

視平升高器

將視平升高器安裝在目鏡筒下面，可以將眼點提高25 mm。觀察者可根據自身情況調整目鏡高度，便于以舒適的姿態進行觀察。

最多可安裝兩個視平升高器（50 mm）。

Digital Sight 1000、DS-Fi3顯微鏡相機和NIS-Elements L成像軟件不可應用于臨床。

病理標本與成像制導的協作 大阪細胞病理學實驗室病理學家Yasushi Nakamura（中村靖司）博士。
