所有顯微鏡被設計為包括其中樣品（通常安裝到載玻片）放置用于觀察的載物臺 。 載物臺通常配備有用于保存樣品載玻片就位，并且可以順利地滑動來回轉換，以及從一側到另一側的機械裝置。 一個載物臺，可根據設計和功能進行分類。 在最簡單的情況下，該滑動臺（圖2中所示，在左側）由含幾個片段來保存樣品載玻片矩形或正方形的設計。

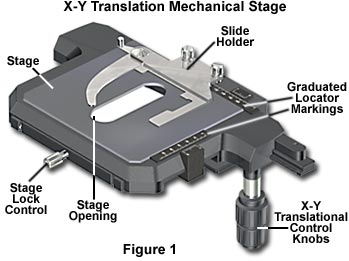

在圖1所示的載物臺是一個典型的長方形載物臺與通常被稱為一個機械載物臺試樣滑動平移控制裝置的附加 功能。這個機械平臺包含右旋顯微鏡允許同時在X中的檢體滑動件的移動方向的控制（右和左）和Y（來回），這樣的顯微鏡能夠檢查整個載玻片（固定到載物臺與滑動保持器）。 類似的機械載物臺可與位于載物臺左手顯微鏡的左側平移控制旋鈕。 在圖1所示的載物臺還包括在中央具有相當大的開口，以允許來自聚光鏡的光通過試樣（載物臺開口）。 該載物臺還配備了一個鎖定控制，使載物臺被固定就位相對于其圍繞聚光鏡軸旋轉。 定位在載物臺機械部分畢業定位標記使顯微鏡要注意的重要標本細節的位置，便于返回區額外的觀察或攝影。

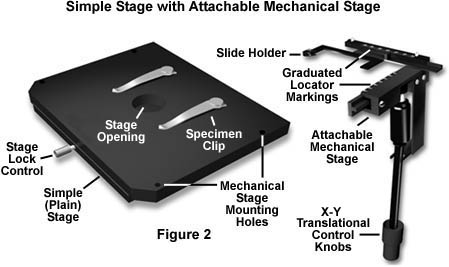

一個簡單的（通常被稱為“普通”）顯微鏡載物臺的左側示出在圖2中這個載物臺包含一個開口，以從聚光鏡承認光，若干安裝孔機械的載物臺，和用于固定樣品載玻片代替兩個片段提高放大倍數下觀察（改變物鏡）和顯微攝影。 該載物臺還配備了一個鎖定控制，可以解決的載物臺中的位置。 這個載物臺是對標本快速檢查非常有用的，但是是非常困難的具有較高功率的物鏡使用（上述20X）。在高放大倍率，標本幻燈片的小轉動通常會(huì )拋出感興趣的功能完全脫離視場，并試圖將他們安置可以導致挫折。連接到一個簡單的載物臺輔助機械的載物臺可以允許樣品載玻片的分鐘翻譯，使它更容易為顯微鏡發現在滑動特定區域。 在圖2右側示出的機械載物臺附件能夠容易地附著到簡單載物臺在同一圖中的左側。 為了安裝這個機械平臺，將試樣夾必須首先被移除。

注意，相比于圖1所示的機械載物臺時的載物臺開口是在圖2所示的載物臺小得多這是因為該載物臺的圖1中的機械部分包括上段板允許該級的灰色部分以在X和Y方向的樣品載玻片支架移動。 或者，當一個輔助機械載物臺（類似于在圖2中的右側的一個）被連接到圖2中所示的簡單的載物臺，它僅僅是移動機械滑動架，和載物臺本身保持靜止。 在附接的機械載物臺定位器刻度（即幫助識別檢體的特定區域）以類似于圖1所示的機械載物臺兩個載物臺可以相對于所述顯微鏡體旋轉顯微攝影中以促進成幀的方式操作。 在圖1和2中所示的載物臺是不定心，但許多設計（包括一些在下面討論）能夠相對于所述顯微鏡的光軸為中心。

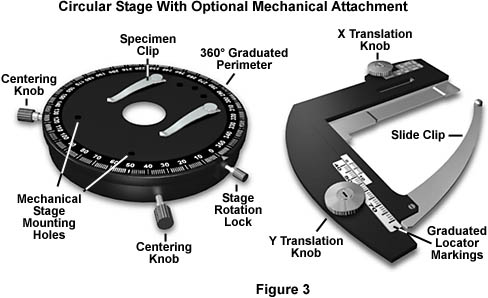

圓形刻度載物臺，在圖3的左側示出，是對所有類型的顯微鏡和顯微攝影的最通用和有用的設計中的一個。這些載物臺旋轉360°，允許在樣品和大便于完整旋轉微調視場為顯微攝影的構成。 另外一個特點是包括在載物臺上，這讓精確對準，當關鍵的分析測量必須進行外圍的刻度。載物臺上的滾珠軸承提供旋轉精度，沒有惱人的抽搐，顛簸和攤位旋轉。兩定心旋鈕（圖3）允許載物臺相對于所述顯微鏡的光軸為中心。當與在一個定心鼻甲物鏡所使用的，顯微鏡可以調整為parcentric，這意味著當鼻形件轉動，使另一目的為使用中的視場中心的一個物鏡的一個樣品保持居中。

可選機械載物臺附接（在圖3中的右側）為循環載物臺允許類似于上面所討論的機械載物臺樣品的準確的翻譯。 大多數圓形載物臺預先鉆安裝孔，使定位和可選的機械載物臺的堅定執著。 圓形的載物臺也有一個鎖定機構（載物臺轉動鎖），使他們能夠被鎖定在一個位置。 這些載物臺往往都配備了點擊停止該警報在旋轉45°間隔顯微鏡。

現代顯微鏡載物臺是制作精良，非常耐用。 他們無論從鐵或鋁和機器完成精確的公差投。 翻譯機制通常是齒條和小齒輪方式，從鋁，黃銅，或（最近）的合成聚合物加工。 通常情況下，合成齒輪機制比金屬小得多耐用，特別是經過多年的使用。 這些設備應徹底清洗，潤滑，緊固和調整每隔幾年。 大部分載物臺都保護與抗痕和劃痕一個非常艱難的非光面陶瓷涂層。 的消光面確保雜散光不從載物臺到物鏡反射。

專業顯微鏡載物臺 -有各種各樣的被設計用于特定目的的顯微鏡載物臺。 這些措施包括配備輔助設備觀察期間操縱樣品，測量，使精確的測量到超過非常小的距離，普及載物臺，允許在許多標本角度測量等專業載物臺執行的獨特的功能無數作出系統的載物臺。 下面我們會(huì )討論一些更常見的專業顯微鏡的載物臺。

倒置顯微鏡載物臺 -倒置顯微鏡比標準正置顯微鏡配置有所不同。 這些顯微鏡具有置于下方的載物臺物鏡和使用幾種不同的聚光鏡配置，以照亮樣品。 組織培養顯微鏡具有安裝在載物臺上方的聚光鏡，而外部照明顯微鏡（金相及其親屬）具有臺下聚光該preceeds的物鏡。 在這兩種情況下，在載物臺稍微從標準級如下面的圖4中示出修改。

倒置顯微鏡載物臺是在其基本的整體設計，以圖1所示的機械載物臺相似兩個載物臺有平移控制，允許在載物臺（和樣品），以在X和Y方向移動。 主要的區別是在大載物臺開口容納在倒置顯微鏡載物臺的插入物。 插入件（圖4）通常是由不銹鋼制成和具有各種尺寸的開口，以允許在樣本大小大的差異。 例如，倒置組織培養顯微鏡，科研人員常常必須掃描大培養瓶，觀察細胞的全部人口，這是很容易做到，當載物臺插入件具有一個大的開口。 金相樣品也往往相當大，更多的表面可以與專門的插入被觀察到。 當小試樣要觀察，具有一個非常小的開口（約一個在圖4中的大�。┑牟迦胗糜谥С謱τ^(guān)測樣品。 倒置顯微鏡載物臺不要翻譯向上和向下。 聚焦用平移物鏡轉換器，與物鏡一起上下移動來實現的。

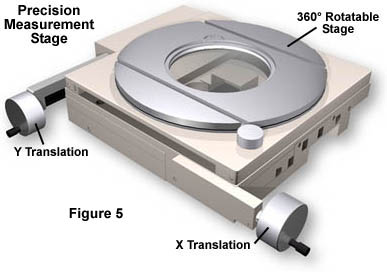

高倍率的測量系統 -定量顯微鏡常常需要不同的試樣尺寸的高度精確的測量。這些包括微型精密部件和半導體計量以及磁頭和其它分鐘電子元件的高精度組裝。 精密級專門顯微鏡通常用于這些目的。 在圖5所示的載物臺是一種精密顯微鏡載物臺的一個例子。它配有一個千分尺式平移裝置，它允許為載物臺和標本的非常精確和受控運動。 載物臺也是在整個360°范圍超過測量總控制轉動。

設計這種類型的載物臺顯微鏡有時配備棱鏡為直立圖像的觀察 ，這意味著所觀察到的圖像和試樣兩者移動在相同的方向（相反的是真實的大多數顯微鏡）。該載物臺通常伴隨著電子控制器，得到臺位置的準確數字讀數，并且最可被編程為在步驟序列精確載物臺的動作。 有各種各樣的這些專門載物臺和許多廠家售后設計都是能夠提供建立到客戶的規格定制配置載物臺。

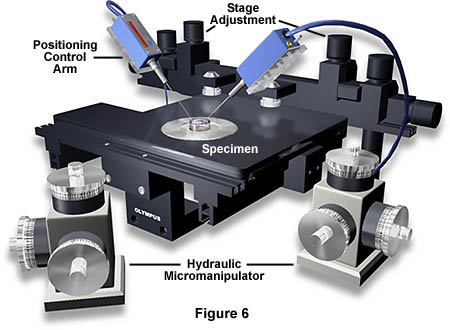

顯微操作 -它往往是必要的同時被在顯微鏡下觀察其操縱樣品。這是在許多組織培養和體外受精實驗以及需要在實驗過程中樣品的密切觀察遺傳學植入程序的情況。在圖6所示的顯微載物臺必須進行這些類型的操作的設備的類型的一個例子。

這個特殊載物臺有一個協調標本在一個高度準確地處理兩個三軸液壓控制的水顯微操作。 在該圖中，含有胚胎的小皮氏培養皿被與控制臂操縱以監測溶液的pH值，以及提供放射性標記的營養給胚胎。這些操縱器可被調節以執行功能，從顯微注射到電化學實驗寬光譜。 有一些是誰提供的附加 商業顯微鏡如制造的顯微及配件制造商奧林巴斯和尼康 。

普及載物臺 -在用于測量雙折射晶體的光學結構的任何角度的薄樣品的這種笨拙尋找顯微鏡載物臺允許傾斜。在圖7所示的普及載物臺是這種類型的載物臺的一個例子。

萬能載物臺被設計成與專用長工作距離（LWD）的物鏡和非常低倍率通常范圍從5到20倍使用。 這些載物臺畢業的所有4軸輪換尺度由不同的顏色代碼區分。主體的四個旋轉中心所有其余上的公共點。兩個半球形透鏡被用于夾心被應用到所有的接觸表面與浸油的平面表面之間的樣品。

萬能載物臺物鏡規格

產品規格	U5X	U10X	U20X
放大倍數	5X	10X	20X
數值孔徑	0.10	0.22	0.33
工作距離 （mm）	5.3	2.9	1.1

表格1

萬能載物臺重視利用永久固定在普及載物臺螺釘在圖3所示的圓形巖石學載物臺。 有上必須首次安裝和普及載物臺的定心前除去顯微鏡載物臺的中心環。 該載物臺包含鎖定，允許樣品的位置被固定用于觀看和顯微攝影裝置。 環球載物臺不再由主要顯微鏡生產制造，但數量有限，仍然可以通過分銷商和定制廠家售后。

有跡象表明，我們不討論這討論各種其他專門顯微鏡載物臺。 在半導體領域的快速增長已導致了許多用于檢查和處理集成電路晶片載物臺的設計和制造。 類似的顯微鏡也被改編集成電路制造等領域。 許多科學家設計并建立自己的自定義載物臺的具體實驗包括生命科學的研究，細胞操縱，材料研究和地質學。
